变频涡旋压缩机的检修方法
根据变频涡旋压缩机的工作原理可以得知变频压缩机是由变频控制电路对其进行控制，由定涡旋盘与动涡旋盘实现压缩气体的目的。当变频压缩机组件发生故障时，将会导致中央空调器出现不制冷、不制热、制冷/制热效果差、间歇制冷/制热、中央空调室外机进入保护状态等故障。
对变频涡旋压缩机进行检修时，首先应排査其工作条件异常情况，若其基本条件均满足，压缩机仍不起动工作或工作异常，应对压缩机本身进行检査，必要时需对压缩机进行更换。
当变频涡旋压缩机控制电路异常时，往往会导致家用中央空调器不制冷、不制热、间歇制冷制热、制冷/制热缓慢的故障。检测变频压缩机驱动信号时，可将中央空调器开机运行，使用示波器检测变频电路对变频压缩机接线端传输的驱动信号。若无驱动信号时，说明变频控制电路发生故障，应当对变频控制电路进行检修或更换。
变频涡旋压缩机保护电路故障时，会导致变频压缩机出现不起动、间歇运转的情况，检测时，可重点对其保护继电器、输入电压进行检测。
变频压缩机保护电路的检修方法如下图所示：

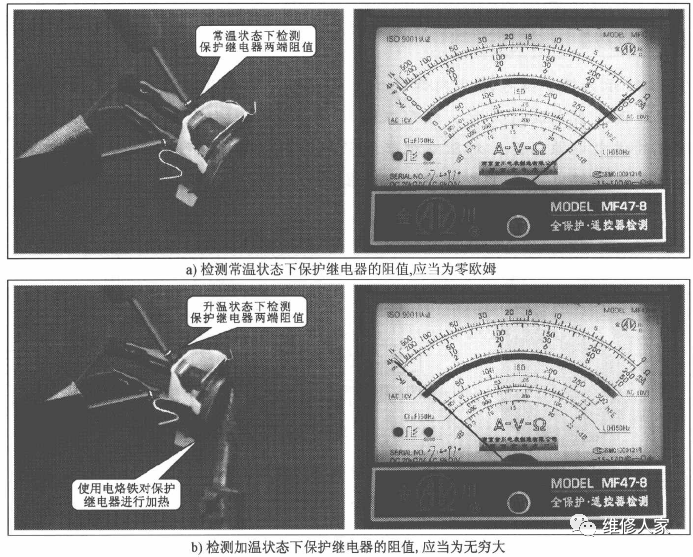

检测常温状态下保护继电器的阻值，应当为零欧姆。
检测加温状态下保护继电器的阻值，应当为无穷大。

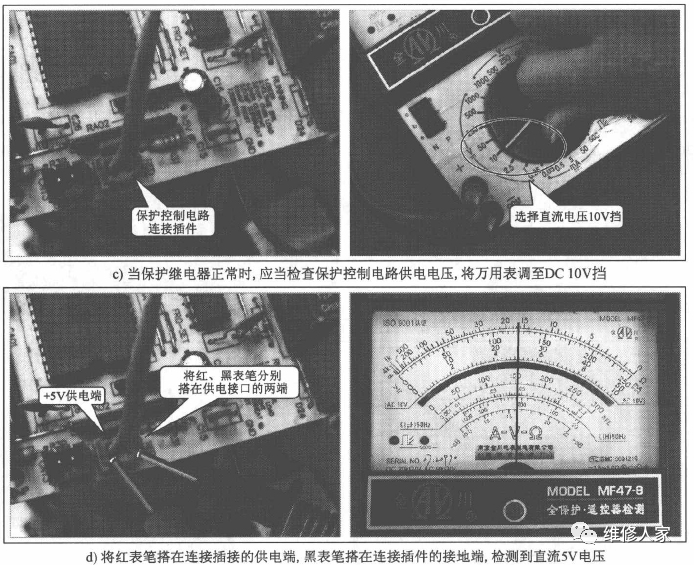

当保护继电器正常时，应当检査保护控制电路供电电压，将万用表调至DC10V挡。
将红表笔搭在连接插接的供电端，黑表笔搭在连接插件的接地端，检测到直流5V电压。
若经检测后，测得保护继电器或保护控制电路发生故障时，只需对损坏的元件进行更换即可。
对变频涡旋压缩机进行检修时，首先应排査其工作条件异常情况，若其基本条件均满足，压缩机仍不起动工作或工作异常，应对压缩机本身进行检査，必要时需对压缩机进行更换。
当变频涡旋压缩机控制电路异常时，往往会导致家用中央空调器不制冷、不制热、间歇制冷制热、制冷/制热缓慢的故障。检测变频压缩机驱动信号时，可将中央空调器开机运行，使用示波器检测变频电路对变频压缩机接线端传输的驱动信号。若无驱动信号时，说明变频控制电路发生故障，应当对变频控制电路进行检修或更换。

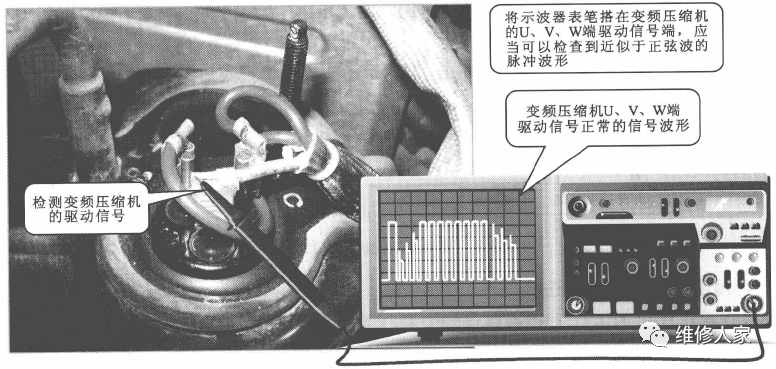

(1)变频压缩机驱动信号的检测
变频涡旋压缩机保护电路故障时，会导致变频压缩机出现不起动、间歇运转的情况，检测时，可重点对其保护继电器、输入电压进行检测。
变频压缩机保护电路的检修方法如下图所示：
检测常温状态下保护继电器的阻值，应当为零欧姆。
检测加温状态下保护继电器的阻值，应当为无穷大。
当保护继电器正常时，应当检査保护控制电路供电电压，将万用表调至DC10V挡。
将红表笔搭在连接插接的供电端，黑表笔搭在连接插件的接地端，检测到直流5V电压。
若经检测后，测得保护继电器或保护控制电路发生故障时，只需对损坏的元件进行更换即可。
下图所示为保护继电器及内部结构，保护继电器感温面紧贴在压缩机外壳上，当压缩机外壳温度过高或者电流过大时，蝶形双金属片受热后反响弯曲行，动触点与静触点断开， 从而将压缩机的供电电源断开，对压缩机起到保护作用。当保护继电器起动保护后，随着压缩机逐渐冷却时，保护继电器也随之冷却，双金属片又恢复到原来的状态即动、静触点接通。
