涡旋压缩机工作原理

点击次数：1353  更新时间：2019-11-19  【打印此页】  【关闭】

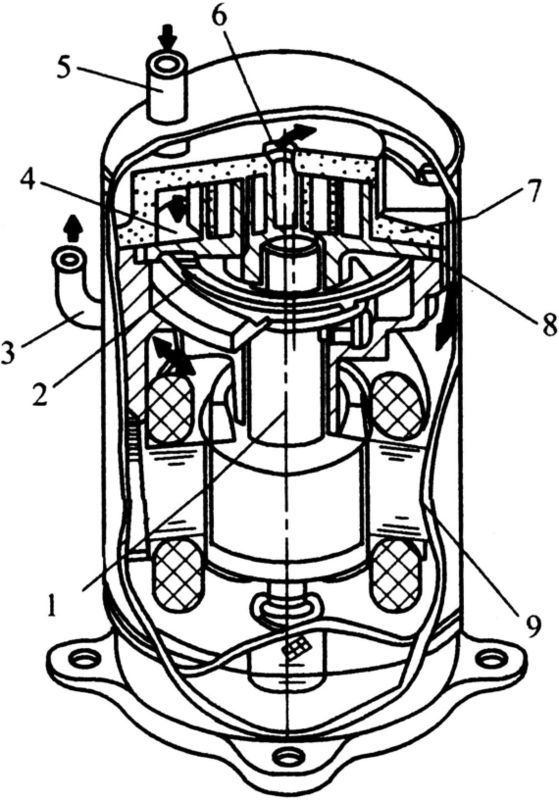

涡旋压缩机是一种容积型压缩机，其结构如图5-14所示。它的工作室由转子和定子两个涡旋体啮合而成。利用涡旋转子与涡旋定子的啮合，形成多个压缩室。随着转子的平移转动，各压缩室内容积不断发生变化，实现吸入与压缩气体。

1.曲轴 1.十字连接环 3.排气管 4.吸气腔 5.吸气管 6.排气口 7.涡旋定子 8.涡旋转子 9.电动机定子

在涡旋压缩机中，由于无余隙容积，因而没有气体的膨胀过程，有效地提高了容积效率。同时，吸气和压缩排气过程在多个涡旋小室中进行，有效地实现了平稳输气，减少了输气的脉动损失。其热力过程的流动损失也比往复式和滚动转子压缩机要少得多。
